Case 01
강남 전열교환기설치
강남 · 상업시설 · 신규 설치 · Case No. 01
01 / 현장 개요
강남 전열교환기설치 · 현장 개요
강남 지역 사무공간 리모델링 현장에서 전열교환기 신규 설치를 의뢰받았습니다. 준공 당시 별도의 환기 설비 없이 창문 개폐만으로 환기를 하던 공간으로, 리모델링과 함께 상주 인원이 늘면서 실내 공기질 관리가 필요하다는 판단에 따라 설치를 진행하게 되었습니다.
계약 전 현장을 방문해 층고와 창호 위치, 벽체 구조를 실측했습니다. 천장 속 공간이 넉넉하지 않아 덕트형 전열교환기를 매립하기 어려운 구조였고, 창가 측 벽면에는 본체를 부착할 수 있는 여유 공간이 확인되어 벽부형 기종으로 설치 방향을 정했습니다.
실사용 면적과 재실 인원을 기준으로 필요한 환기량을 산정한 뒤, 벽부형 전열교환기 중 설치 폭이 좁고 소음이 적은 모델을 선정했습니다. 급기·배기 배관은 플렉시블 덕트로 창측 슬리브까지 최단 경로로 연결되도록 사전에 경로를 설계했습니다.
02 / 설치 진행
강남 전열교환기설치 · 설치 진행

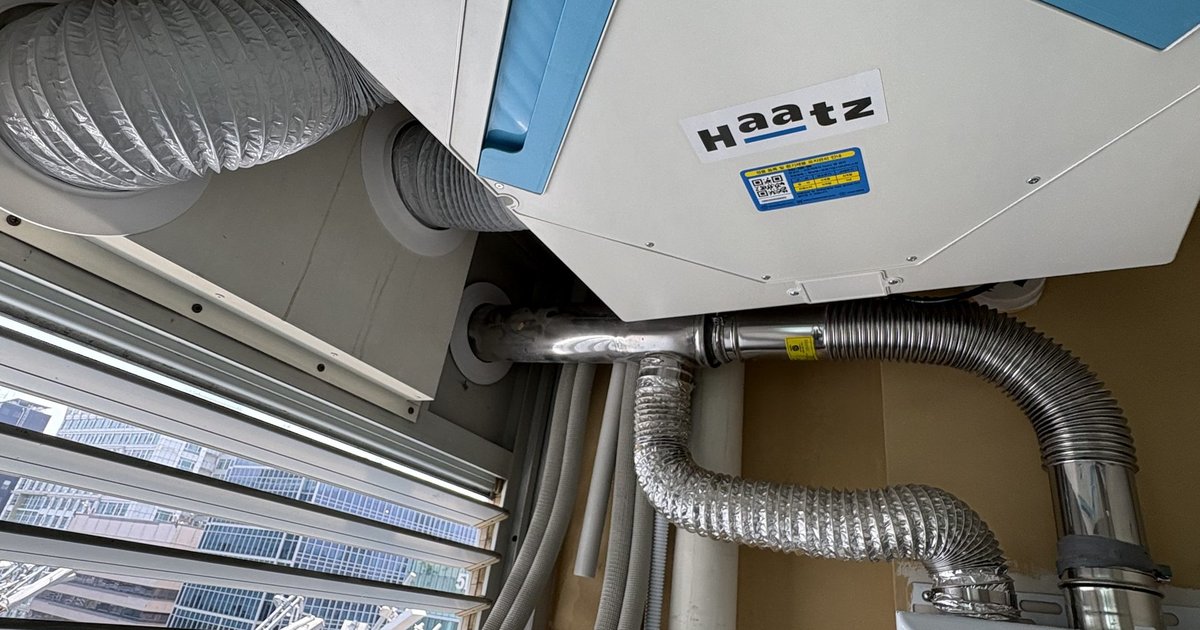

본체 고정 작업은 벽면 하중을 고려해 별도 브라켓을 시공한 뒤 진행했습니다. 이어서 급기·배기 플렉시블 덕트를 본체와 창측 슬리브에 각각 연결하고, 연결부는 이탈을 막기 위해 클램프로 고정했습니다. 배관 주변은 결로를 방지하기 위한 단열재로 감쌌습니다.
배관 연결을 마친 뒤에는 전원 배선을 컨트롤러와 연결하고 정상 작동 여부를 확인했습니다. 급기·배기 풍량을 각각 측정해 설계값과 차이가 없는지 점검했고, 소음 수준도 함께 확인한 뒤 마감재로 배관 노출부를 정리했습니다.
03 / 마감·사후 관리
강남 전열교환기설치 · 마감·사후 관리
설치가 끝난 후에는 필터 위치와 교체 주기, 기본적인 조작 방법을 담당자에게 안내해 드렸습니다. 정기적인 필터 관리와 점검을 통해 설치 이후에도 성능을 꾸준히 유지할 수 있도록 안내를 마무리했습니다.
리모델링 현장은 여러 공정이 동시에 진행되는 경우가 많아 일정 조율이 특히 중요했는데, 이 현장에서도 인테리어 마감팀과 작업 순서를 미리 협의해 배관 노출부가 마감재로 깔끔하게 정리될 수 있었습니다. 강남 지역은 상업용 사무공간이 밀집돼 있어 비슷한 구조의 문의가 잦은 편이며, 현장마다 층고와 창호 조건이 조금씩 달라 매번 실측을 기준으로 기종을 다시 검토하고 있습니다.
핵심 포인트
- 좁은 층고에 맞춘 벽부형 기종 선정
- 창측 슬리브 연결부 마감 처리
- 설치 후 급기·배기 풍량 테스트 진행
- 필터 위치·교체 주기 사용자 안내
